WL-Co21

Maison > Produits > Matériau de soudage de surfusion > WL-Co21

WL-Co21

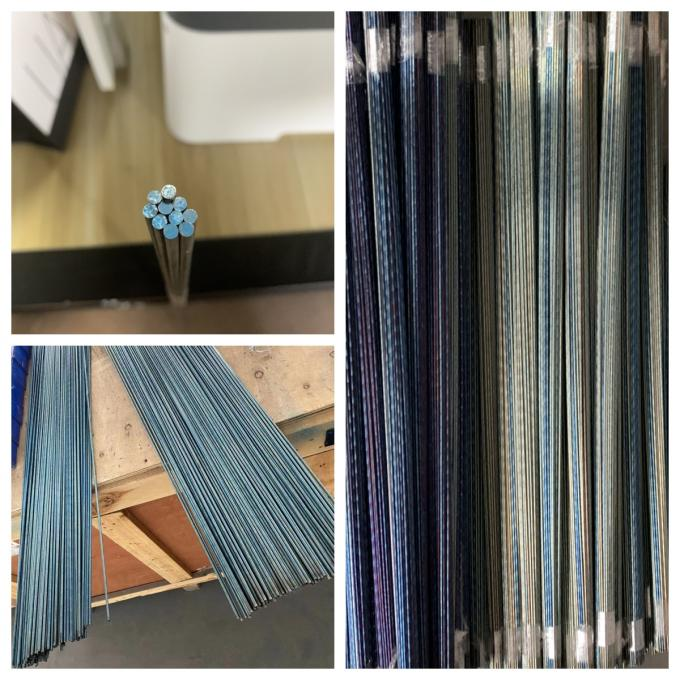

Barre de revêtement dur Stellite 21 ERCoCr-E couleur bleue pour divers vannes liquides sièges de vannes

Propriétés : Résistance à la corrosion

Application : Siège de vanne fluide, pales de turbine, matrice de forgeage à chaud

008615801826494

singoo@wl-allotech.com

8615801826494

WL-Co21

description1

Fermeture éclair Pulls athlétiques à zip 1/4 pour hommes. Tissu extensible, léger et à séchage rapide pour des performances supérieures. COUPE RÉGULIÈRE - Tailles standard américaines. Une coupe athlétique qui épouse le corps pour une large amplitude de mouvement, conçue pour des performances optimales et un confort tout au long de la journée. CARACTÉRISTIQUES - Fermeture à zip quart;Orifices pour les pouces sur les manches longues pour les maintenir en place pendant l'entraînement

Description du produit

WL-Co21 (précédemment connu sous le nom de WL-Co8) a été développé au milieu des années 1930 en tant qu'alliage CoCr résistant à la corrosion, et a rapidement trouvé une application en tant qu'implant de hanche biocompatible et alliage pour prothèses dentaires. Beaucoup des alliages actuellement utilisés dans les applications médicales sont des variantes de la composition originale de WL-Co21. C'était également l'un des premiers alliages résistants à la chaleur testés pour une utilisation dans les moteurs à réaction.

WL-Co21 se compose d'une matrice d'alliage CoCrMo contenant des carbures durs dispersés qui renforcent l'alliage et augmentent sa dureté, mais diminuent également la ductilité. Le type, la forme, la taille et la distribution des carbures sont fortement influencés par l'historique de traitement de l'alliage, et pour cette raison, les propriétés mécaniques de WL-Co21 dépendent beaucoup de la méthode de fabrication et de tout traitement thermique ultérieur.

En raison de la faible fraction volumique de carbures, la matrice d'alliage à base de Co domine les propriétés d'usure et de corrosion. WL-Co21 présente une excellente résistance à la cavitation, à l'usure par grippage et à l'usure par glissement métal sur métal, mais n'est pas recommandé pour une abrasion sévère par des particules dures. La surface peut se durcir considérablement pendant l'usure ou même pendant l'usinage, et l'utilisation des outils et techniques d'usinage appropriés est importante pour obtenir des résultats optimaux.

WL-Co21 présente une excellente résistance aux chocs thermiques et mécaniques. Une résistance optimale à haute température est obtenue par des traitements thermiques en solution à 1200-1240ºC (2190 - 2265ºF) suivis d'un trempage et d'un vieillissement dans la plage de température de 700-1150°C (1290-2100°F). WL-Co21 peut être coulé, traité par métallurgie des poudres ou appliqué comme revêtement de soudure. Il est recommandé pour des applications impliquant la cavitation, l'érosion, la corrosion et/ou des températures élevées, telles que les garnitures de vannes pour la pétrochimie et la production d'énergie. En raison de sa bonne résistance aux chocs, il a été largement utilisé dans la fabrication de matrices de forgeage ou de stamping à chaud. La méthode de dépôt par soudage oxyacétylénique n'est pas recommandée pour cet alliage.

Noms communs : Stellite 21, BISHILITE (MHA) No.21, Weartech WT-21, Stoodite 21, POLYSTEL 21

Norme : AWS 5.21-2001 ERCoCr-E

Composition Chimique (%)

C	Si	Mn	Mo	Cr	W	Ni	Fe	Co
0,25	1,50	≤0,50	5,50	27,30	≤0,50	2,00	1,50	Reste

Caractéristique

AWS / ASME : A5.21 / SFA5.21 ERCoCr-E
Usure métal sur métal	Excellent
Abrasion à froid / à chaud	Bon/Bon
Érosion / Corrosion	Excellent / Excellent
Impact	Excellent
Contrôles croisés de dépôt	Non
Magnétique	Non
Conductivité thermique	14,5 W/m.K, 100,5 Btu-in/hr/ft2/°F
Résistivité électrique	87,38 µ-ohm.cm, 34,4 µ-ohm.cm

Détails d'emballage

Pour une longueur de 350 mm à 500 mm, emballer dans un carton de 5 kg chacun
Pour un emballage de 1000 mm dans un tube de 5 kg, 4 tubes dans un carton de 20 kg
Pour une longueur supérieure à 1000 mm, emballer directement dans une boîte en bois

Applications

Utilisé pour fabriquer diverses vannes liquides, sièges de vanne
Lame de turbine à eau, moule de forgeage à chaud

Type que nous pourrions offrir

Marque déposée	Composition chimique nominale										HRC	Application
Marque déposée	C	Cr	Si	W	Ni	Fe	Mn	Mo	Co	B	HRC	Application
WL Co1	2.45	30.0	1.0	13.0	≤3.0	≤3.0	≤1,0	≤1,0	Bal.		50-58	Insertions de siège de soupape, roulement, dents de scie, anneau rotatif, manchons de pompe
WL Co3	2,4	30,5	1.0	13.0	≤3.0	≤3.0	≤1,0	≤1,0	Bal.		50-56	Insertions de siège de soupape, rouleau guide de laminoir, panneau d'usure de la lame de cracker, etc.
WL Co4	1.0	31,0	1.0	14,0	≤3.0	≤1,0	≤0,5	≤0,5	Bal.		45-50	Moule d'extrusion à chaud, industrie des batteries sèches
WL Co6	1,2	29,0	1.0	4,5	≤3.0	≤3.0	≤1,0	≤1,0	Bal.		40-46	Soupape de moteur, soupape haute température, pale de turbine
WL Co12	1.4	30.0	1.3	8.5	≤3.0	≤3.0	≤1,0	≤1,0	Bal.		44-50	Soupapes de pression, vis à dents de scie
WL Co20	2.5	32.0	1.0	17.0	≤3.0	≤3.0	≤0,5	≤1,0	Bal.		54-59	Plaque d'usure, manchon de palier, etc.
WL Co21	0.2	27.0	1.0	0.2	≤3.0	≤2	≤1,0	≤5.5	Bal.		20-40	Siège de vanne fluide, pales de turbine, matrice de forgeage à chaud
WL Co25	0,05	20,0	1.0	15,0	10,0	≤2,0	≤1,5	≤1,0	Bal.		24	Surface d'étanchéité de vanne résistante à haute température et à la corrosion, moules de coulée sous pression, etc.
WL Co31	0,5	26,0	1.0	7,5	10,0	≤3.0	≤1,0	≤1,0	Bal.		30-35	Moule d'extrusion, pale de turbine à vapeur, etc.
WL Co32	1,8	26,0	1,2	12,0	22,0	≤1,5	≤0,5	≤1,0	Bal.		40-45	Soupape d'admission et d'échappement du moteur
WL Co190	3.2	26,0	1.0	14,0	≤1,0	≤3.0	≤1,0	≤1,0	Bal.		54-60	Foret pétrolier, industrie minière
WL CoT400	0.08	8.5	2.6		1.5	≤1,5	≤1,0	28	Bal.	0.8	50-60	Soupape et chemin de rouleau, extrudeuse plastique en milieu fortement corrosif
WL CoT800	0.08	18.0	3.4		≤1,5	1.5	≤1,0	28	Bal.	0.8	52-58	Soupape et chemin de rouleau, extrudeuse plastique en milieu fortement corrosif

Produits connexes
